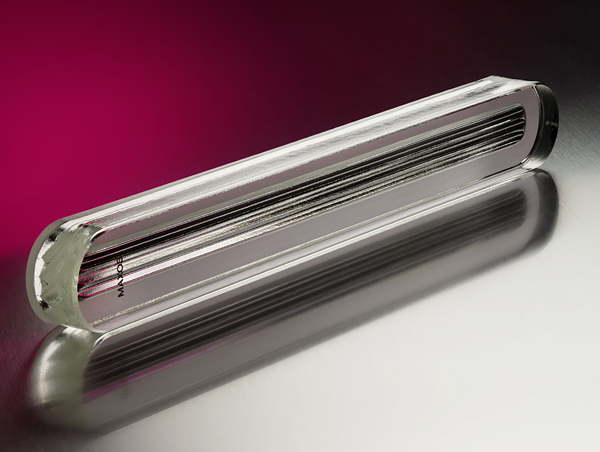

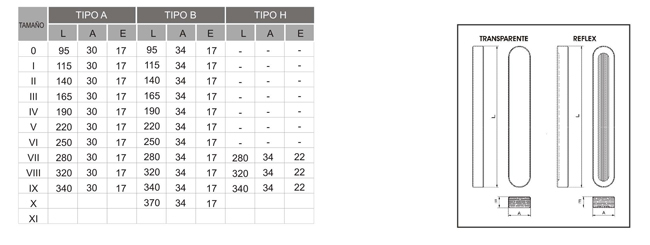

TIPO REFLEX ( ESTRIADOS - SIMPLE VISION)

Utilizados para medir nivel aplicando los diferentes indices de refraccion entre liquidos y gases, en particular vapor y agua. Los mismos deben ser limpios y preferiblemente de viscosidad menor a 25 API.

TIPO TRANSPARENTE ( LISOS - DOBLE VISION)

Utilizados para la indicacion de nivel de interfase entre liquidos o fluidos
de viscosidad mayor a 25 API, crudos y residuales; liquidos que contengan goma, sedimentos u otros materiales solidos, los cuales pueden recubrir las estrias de un cristal Reflex.
Cuando se utilizan en vapor y la temperatura es superior a 200°C o los
valores de ph superiores a 10 se recomienda la utilizacion de cristales lisos
y la instalacion adicional de una lamina de mica del lado en contacto con
el fluido, dado que superados dichos valores, comienzan a producirse en
los vidrios importantes desgastes por erosion y corrosion.
Los cristales se proveen con junta superior e inferior. En casos especiales,
pueden realizarse en PTFE, en grafito puro o con armadura metalica.

METODO PARA EL CAMBIO DE CRISTALES

Generalmente, la rotura de los cristales se debe mas que
a las presiones que soportan, a esfuerzos mecanicos, falta de rigidez o montaje impropio, por ello es muy importante que al realizar un cambio de cristal se tengan en cuenta las siguientes indicaciones:

a) Limpiar perfecta y cuidadosamente los asientos de las camaras y de las tapas eliminando los restos de juntas que hayan podido quedar, evitando usar elementos cortantes que puedan danar dichos asientos. Al colocar las juntas nuevas (esto debe hacerse cada vez que se desarme) no usar ningOn elemento antiadhesivo (aceites, grasas, disulfuro de molibdeno, grafito, etc.)

b) Una vez ubicadas las juntas y el cristal se procedera a
ajustar las tuercas en forma cruzada, gradual y pareja desde el centro hacia los extremos. Para desarmar se
efectuara la operacion en forma inversa
Las torsiones que se utilizan son las siguientes: para condiciones de trabajo de hasta:
55 kg/cmZ a 38°C = 2,10 kgm (15 lb/pie)
100 kg/cmZ a 38°C = 3 kgm (22 lb/pie)
Es recomendable darle el ultimo ajuste una vez que se haya Ilegado al regimen normal de trabajo.

Los indicadores solicitados a altas presiones y/o
temperaturas con un tiempo prolongado de uso, estan expuestos a fatiga de material, por to tanto, se recomienda controlar periodicamente si no han sufrido
deformaciones, cuyo sintoma mas notorio lo da la rotura constante de los cristales.
